วิธีใช้ เครื่องวัดลมยางไร้สาย Xiaomi 70mai TPMS lite

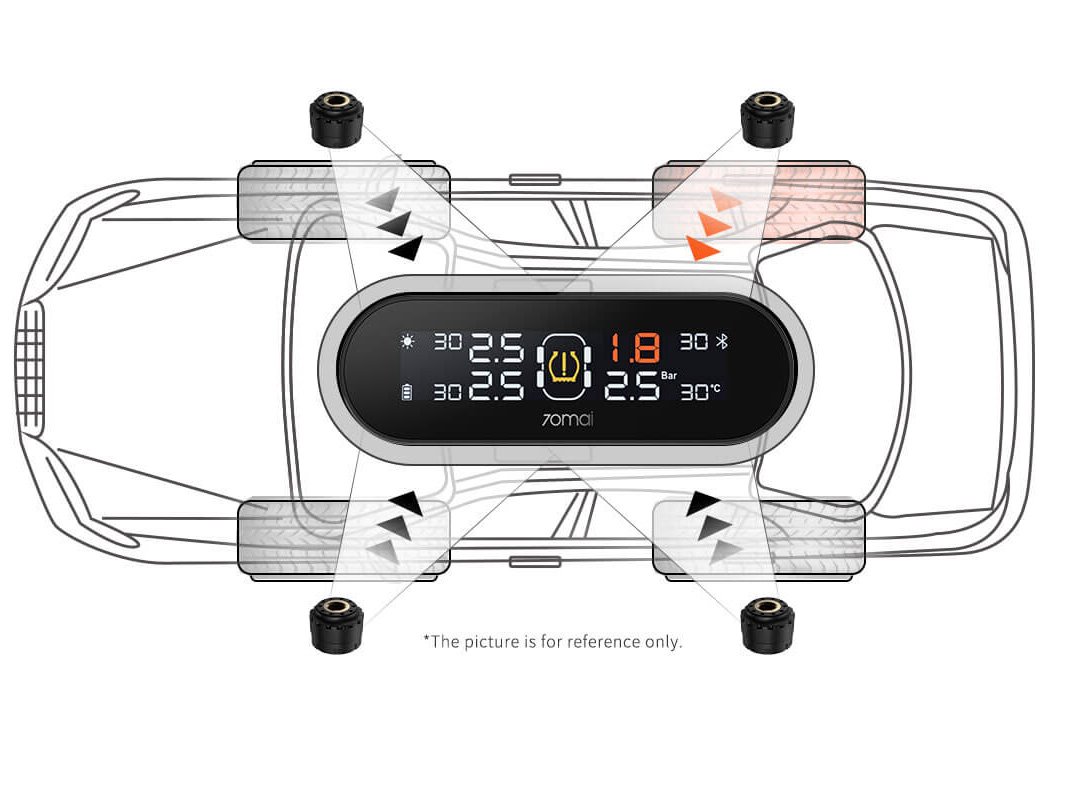

70mai TPMS lite ทำหน้าที่ตรวจสอบความดันลมยางและอุณหภูมิแบบเรียลไทม์ จากนั้นส่งข้อมูลไปยังเครื่องรับไร้สายผ่านคลื่นความถี่วิทยุ หลังจากประมวลผลข้อมูลแล้วจะแสดงบนจอแสดงผล

ในกรณีที่เกิดความผิดปกติใด ๆ เกินจากค่าความดันและอุณหภูมิที่ตั้งค่าไว้ ระบบจะส่งเสียงแจ้งเตือนผู้ใช้ทันที


อ่านก่อนใช้งาน

1. 70mai TPMS ทำหน้าที่ตรวจสอบความดันลมยางและอุณหภูมิ แต่ไม่สามารถป้องกันการรั่วของลมยางได้ การใช้ยางคุณภาพดีก็สำคัญไม่แพ้กัน เมื่อเครื่องรับส่งเสียงเตือน ให้หยุดรถและตรวจสอบยาง หากพบความผิดปกติให้ส่งรถไปที่ศูนย์บริการเพื่อซ่อมบำรุง

2. ต้องติดตั้งเครื่องรับในตำแหน่งที่ถูกต้องและไม่กีดขวางมุมมองของผู้ขับขี่ ควรติดตั้งอย่างแน่นหนาเพื่อป้องกันการเคลื่อนไหวขณะขับขี่

3. เนื่องจากการขยายตัวและการหดตัวทางความร้อน แรงดันลมยางและอุณหภูมิอาจสูงขึ้นหรือต่ำลงเมื่อรถเคลื่อนที่

4. อากาศรั่วจากยางเป็นไปตามธรรมชาติ ดังนั้นความดันลมยางจะลดลงเมื่อเวลาผ่านไป นี่เป็นเรื่องปกติและไม่ใช่ผลจากการใช้ 70mai TPMS

5. แบตเตอรี่ของเครื่องรับอาจหมดลงเมื่อไม่ได้ใช้ 70mai TPMS lite เป็นระยะเวลานาน ในกรณีเช่นนี้ให้ชาร์จเครื่องรับโดยใช้สาย USB ก่อนใช้งานอีกครั้ง

6. ผู้ผลิตรถยนต์จะแนะนำค่าความดันลมยางที่เหมาะสม ตามการกระจายน้ำหนักและข้อมูลจำเพาะของยางสำหรับรถยนต์แต่ละรุ่นแตกต่างกัน ความดันลมยางที่แนะนำสำหรับล้อหน้าและล้อหลังจึงแตกต่างกัน ผู้ใช้สามารถค้นหาข้อมูลดังกล่าวได้ที่ประตูรถฝั่งคนขับ (ใกล้เสา B) หรือด้านในฝาถังน้ำมัน หรือในคู่มือรถ

7. บางครั้งเครื่องรับอาจไม่แสดงข้อมูลใด ๆ หรือแสดงข้อมูลได้ช้า ไม่ต้องกังวล นี่เป็นผลมาจากกลยุทธ์การส่งข้อมูลของเซ็นเซอร์ เพื่อที่จะยืดอายุอายุการใช้งานของเซ็นเซอร์ และเซ็นเซอร์จะไม่ส่งข้อมูลอย่างต่อเนื่อง แต่จะทำก็ต่อเมื่อรถถึงความเร็วที่กำหนดหรือเมื่อความดันลมยางหรืออุณหภูมิเปลี่ยนแปลงอย่างรวดเร็ว

8. เมื่อเครื่องรับส่งเสียงสัญญาณเตือน ให้หยุดรถที่ข้างทางโดยเร็วที่สุด และตรวจสอบยางของคุณ

9. ค่าความดันและอุณหภูมิของยางทั้งสี่เส้นที่แสดงบนตัวรับสัญญาณอาจแตกต่างกัน ซึ่งเป็นเรื่องปกติและเป็นผลมาจากการสึกหรอของยางแต่ละเส้นที่แตกต่างกัน


ข้อกำหนดพื้นฐาน

1. Sensor

- ช่วงความดันอากาศ: 0.0 Bar ～ 8.0 Bar (0 ～ 100 psi)

- อุณหภูมิในการทำงาน: -40 ℃ ～ 80 ℃

- อุณหภูมิในการจัดเก็บ: -40 ℃ ～ 85 ℃

- ความแม่นยำของแรงดันอากาศ: ± 0.1 bar

- ความแม่นยำของอุณหภูมิ: ± 3℃

- ความถี่ในการทำงาน: 433.92 MHz

- Transmit power: < 8 dBm

- ขนาด: เส้นผ่านศูนย์กลาง 21 มม. , สูง 17.5 มม., หนัก 9 กรัม



2. Receiver

- แรงดันทำงาน: 5V

- กำลังไฟทำงาน: 1A

- อุณหภูมิในการทำงาน: -20 ℃ ～ 70 ℃

- อุณหภูมิในการจัดเก็บ: -35 ℃ ～ 85 ℃

- ขนาด: 78.58 × 89.92 × 28.59 มม.

- ความจุแบตเตอรี่: 500mAh

- แหล่งจ่ายไฟ: โซลาร์(ดวงอาทิตย์) / สาย USB

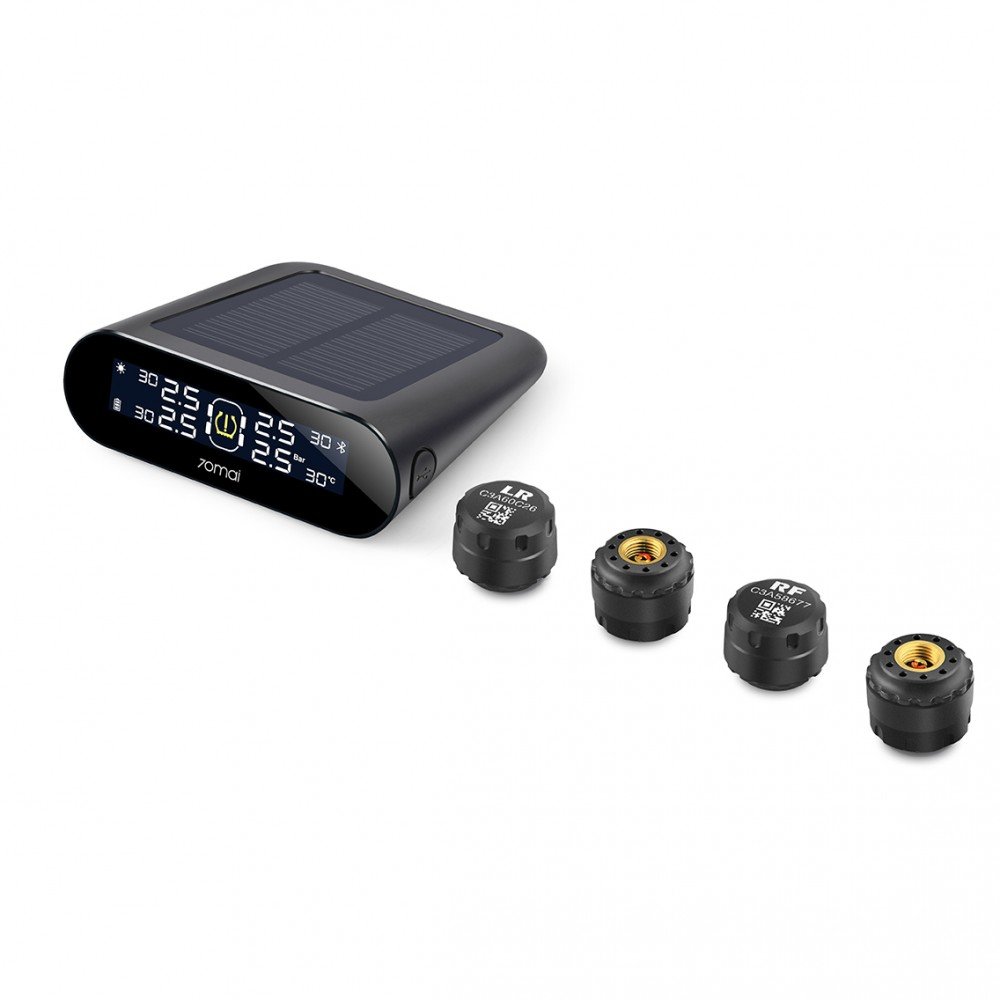

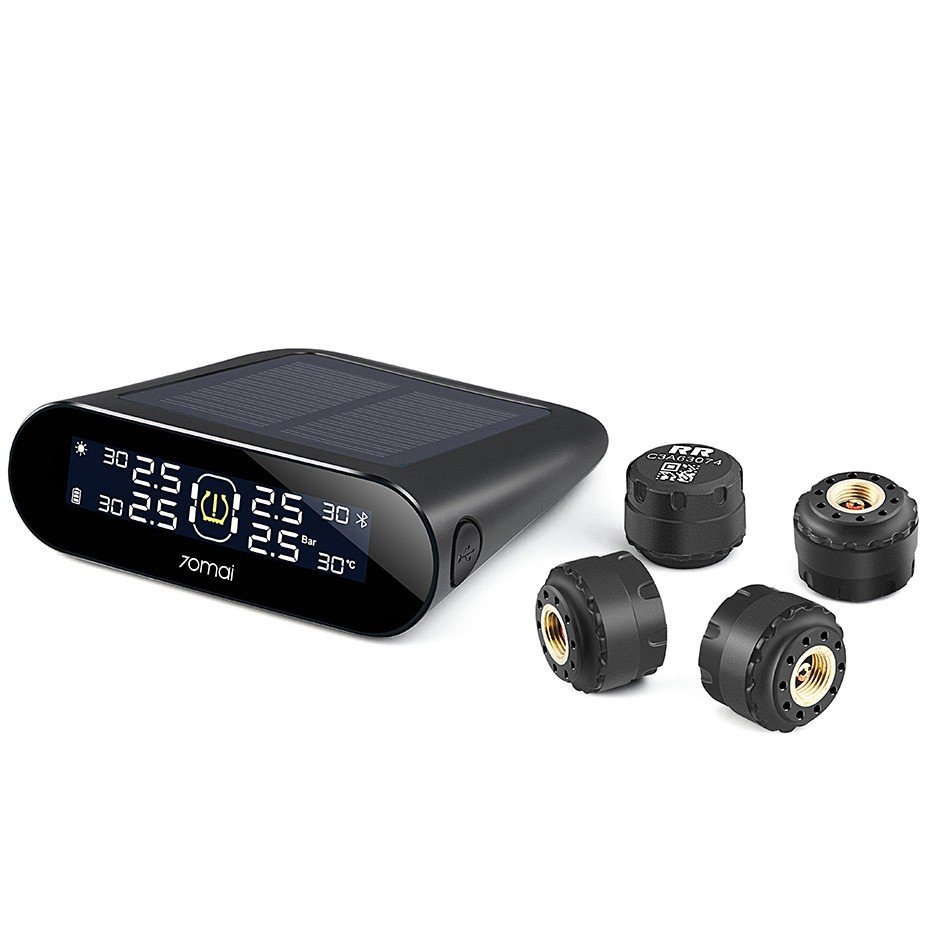

อุปกรณ์ในชุด

 1. Receiver (เครื่องรับสัญญาณ) X 1

 2. External sensor (เซ็นเซอร์) X 4

 3. USB Cable (สายชาร์จ USB) X 1

 4. User Manual (คู่มือการใช้งาน) X 1

 5. Metal wrench (ประแจโลหะ) X 1

 6. Battery removal clamps(ที่ถอดแบตเตอรี่ เมื่อต้องการเปลี่ยนแบต) X 1

 7. Tire pressure warning sticker(สติ๊กเกอร์เตือนแรงดันลมยาง) X 4

 8. Anti-theft hex nut(น็อตหกเหลี่ยมป้องกันการโจรกรรม) X 4

 9. Waterproof rubber ring(แหวนยางกันน้ำ) X 4 (เปลี่ยนเมื่อของเดิมในชุดเสื่อมสภาพ ปกติมักตรวจสอบสภาพแหวนยางเมื่อเปลี่ยนแบตเตอรี่ในตัวเซนเซอร์)

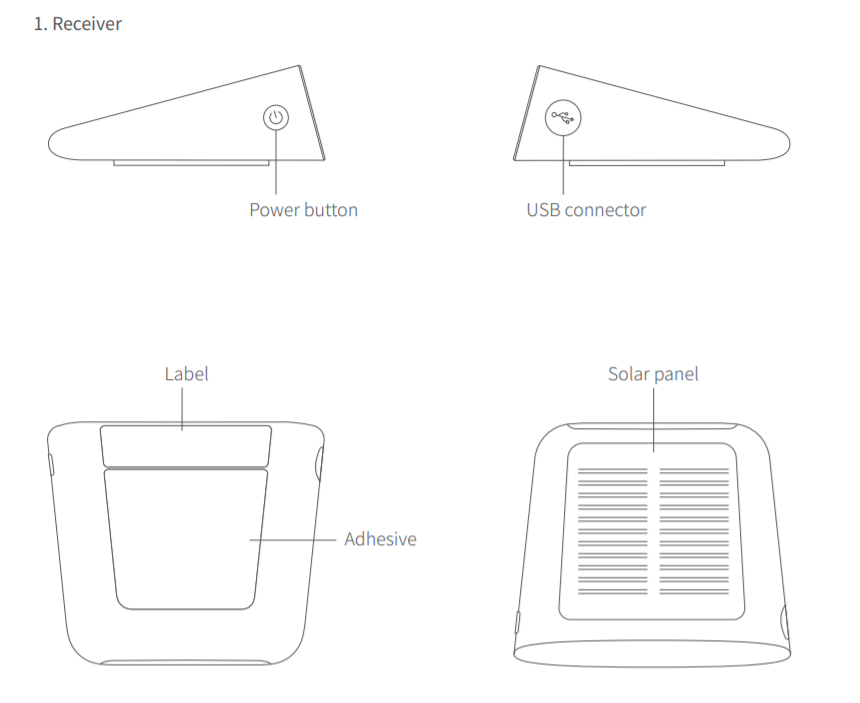

Product Overview

2. Sensor

ตัวอักษรย่อบนจุกยาง

LF ย่อมาจาก Left front wheel คือ ใส่ที่ล้อหน้าข้างซ้าย

RF ย่อมาจาก Right front wheel คือ ใส่ที่ล้อหน้าข้างขวา

LR ย่อมาจาก Left rear wheel คือ ใส่ที่ล้อหลังข้างซ้าย

RR ย่อมาจาก Right rear wheel คือ ใส่ที่ล้อหลังข้างขวา

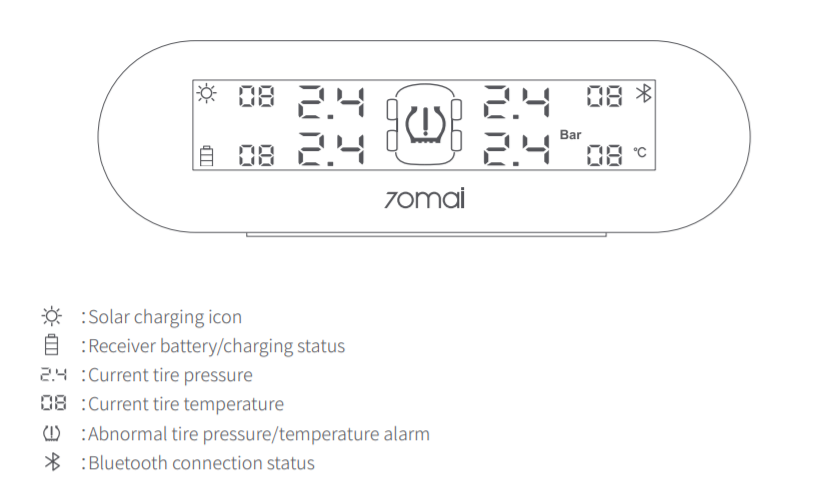

Receiver Interface



： ไอคอนการชาร์จพลังงานแสงอาทิตย์

： รับแบตเตอรี่ / สถานะการชาร์จ

： แรงดันลมยางในปัจจุบัน

： อุณหภูมิของยางในปัจจุบัน

： สัญญาณเตือนแรงดันลมยางผิดปกติ / อุณหภูมิผิดปกติ

： สถานการณ์เชื่อมต่อบลูทูธ

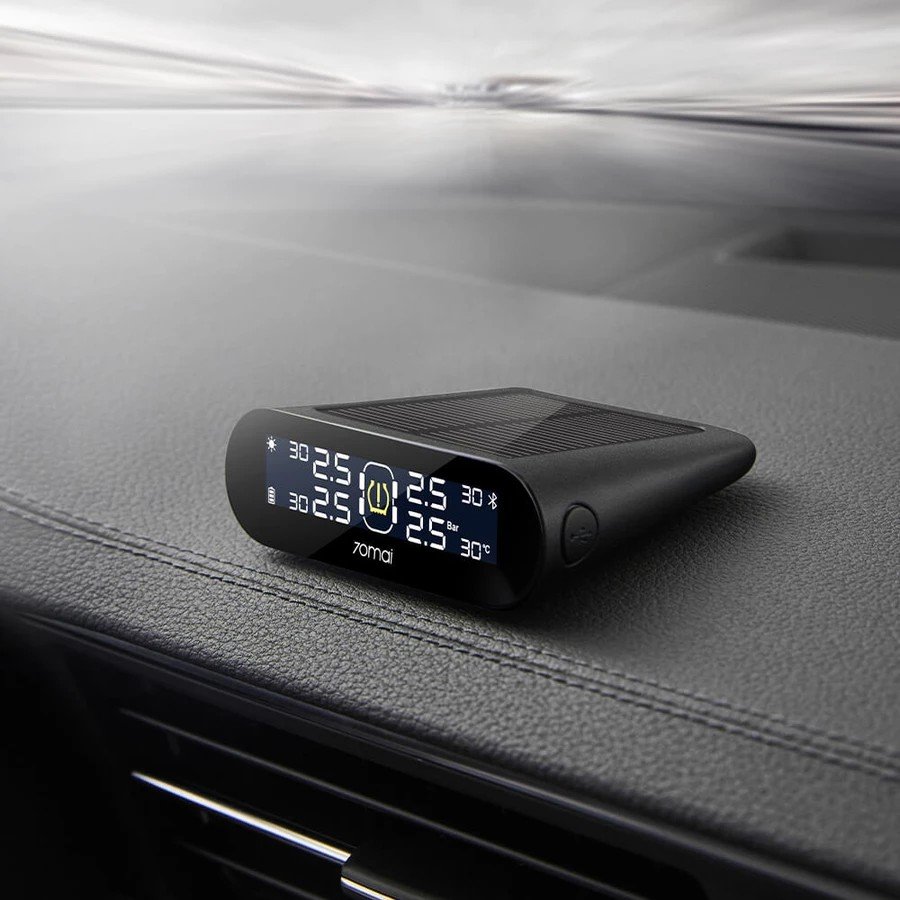

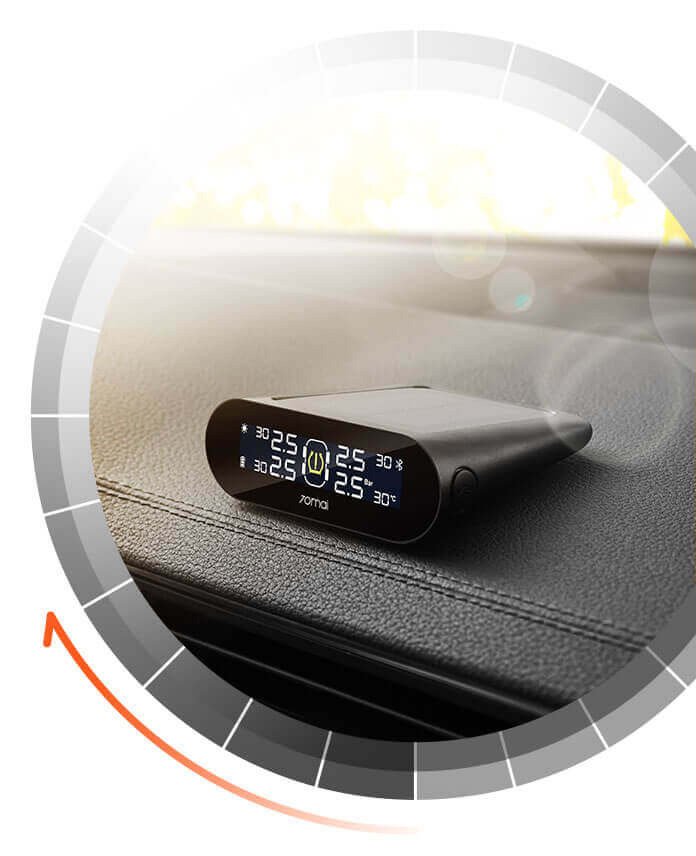

การติดตั้งเครื่องรับ

ลอกฟิล์มบนกาวออก และติดเครื่องรับในมุมมองที่คนขับรถมองเห็น

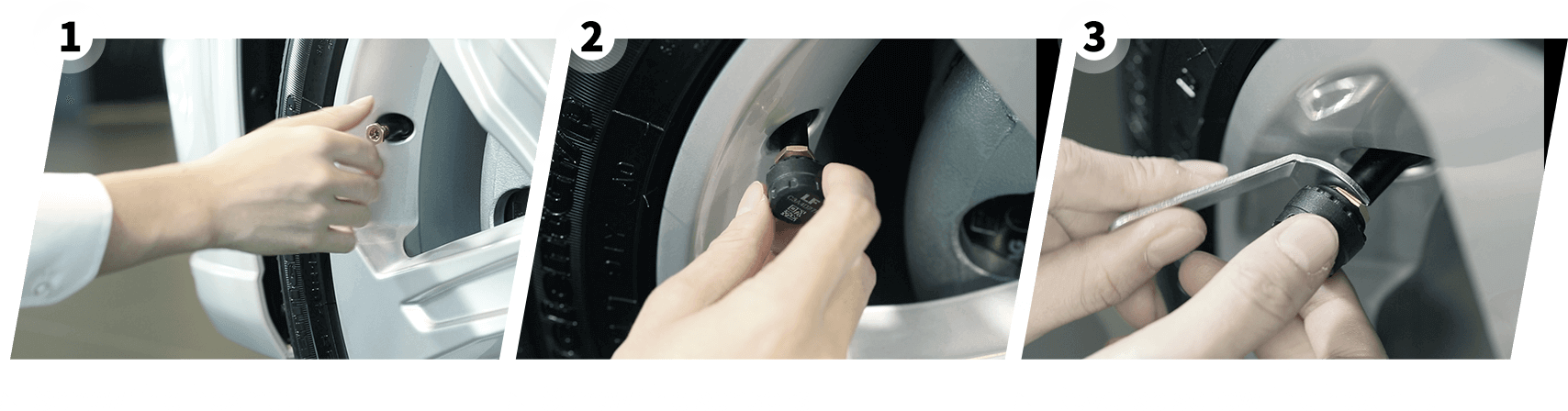

การติดตั้งเซนเซอร์

1. หมุนน็อตหกเหลี่ยมเข้ากับวาล์วยาง

2. ติดตั้งเซ็นเซอร์บนหัวฉีดยาง หมุนเซ็นเซอร์เข้ากับวาล์วยางตามเข็มนาฬิกา

3. ใช้ประแจขันน็อตหกเหลี่ยมทวนเข็มนาฬิกา เพื่อล็อคเซ็นเซอร์ ป้องกันการโจรกรรม

 วิธีเปลี่ยนแบตเตอรี่ (เมื่อแบตเสื่อมหลังใช้งานเป็นเวลานาน)

1. ใช้ที่ถอดแบตเตอรี่(clamps) หมุนตัวเซ็นเซอร์ทวนเข็มนาฬิกา

2. เปลี่ยนแบตเตอรี่ลิเธียมใหม่ โดยให้ด้านบวก (+) บนแบตเตอรี่หงายขึ้น

3. ตรวจสอบว่าแหวนยางกันน้ำว่าอยู่ในสภาพสมบูรณ์เหมือนเดิมหรือไม่ หากเสื่อมสภาพให้เปลี่ยนใหม่(แถมฟรีในชุด) จากนั้นใช้ที่ถอดแบตเตอรี่ขันตัวเซ็นเซอร์เข้าตามเข็มนาฬิกา



การใช้เครื่องรับ

1. เปิดเครื่อง

- หลังจากติดตั้งเครื่องรับแล้วให้กดปุ่มเปิด/ปิด ค้างไว้ หรือเสียบสาย USB เพื่อเปิดเครื่อง เมื่อเครื่องรับเปิดจะส่งเสียง“ dee” และเริ่มแสดงแรงดันลมยางและอุณหภูมิบนหน้าจอ

- หน้าจออาจแสดง “ -” ในตอนแรกซึ่งถือเป็นเรื่องปกติ ความดันลมยางและอุณหภูมิจริงจะแสดงหลังจากรถเคลื่อนที่ไปแล้ว 3-5 นาที

- อีกวิธีหนึ่งคือคุณสามารถเปิดเครื่องรับขณะติดตั้งเซ็นเซอร์ ความดันลมยางและอุณหภูมิจะแสดงบนตัวรับระหว่างกระบวนการติดตั้ง



2. ฟังก์ชั่นการแจ้งเตือน

สัญญาณเตือนการรั่วไหล(Leakage alarm)

- ควรปรับการตั้งค่าสัญญาณเตือนแรงดันสำหรับรถรุ่นต่าง ๆ ตามคู่มือรถ

- เมื่อความดันของยางลดลง 0.2 บาร์ขึ้นไป เครื่องรับจะส่งเสียงเตือนและค่าความดันของยางข้างที่ผิดปกติจะกะพริบบนหน้าจอ

- สามารถหยุดเสียงกริ่งแจ้งเตือนได้โดยการกดปุ่มเปิด/ปิด หรือเมื่อความดันลมยางหยุดลดลง



สัญญาณเตือนแรงดันสูง (High pressure alarm)

- เมื่อความดันของยางสูงกว่าความดันลมยางมาตรฐาน 125% ตัวรับสัญญาณจะส่งเสียงเตือนและค่าความดันของยางที่ผิดปกติจะกระพริบบนหน้าจอ

- สามารถหยุดเสียงกริ่งแจ้งเตือนโดยการกดปุ่มเปิด/ปิด หรือเมื่อความดันลมยางต่ำกว่าเกณฑ์การเตือน 0.1 บาร์ (ค่าตั้งต้นเกณฑ์การเตือนแรงดันสูง คือ 3.0 บาร์)

* ควรปรับการตั้งค่าสัญญาณเตือนแรงดันสำหรับรถรุ่นต่าง ๆ ตามคู่มือรถ



สัญญาณเตือนแรงดันต่ำ (Low pressure alarm)

- เมื่อความดันของยางใด ๆ ต่ำกว่าความดันลมยางมาตรฐาน 75% ตัวรับสัญญาณจะส่งเสียงเตือนและค่าความดันของยางที่ผิดปกติจะกระพริบบนหน้าจอ

- สามารถหยุดเสียงกริ่งแจ้งเตือนได้โดยการกดปุ่มเปิด/ปิด หรือเมื่อความดันลมยางสูงกว่าเกณฑ์การเตือน 0.1 บาร์ (ค่าตั้งต้นเกณฑ์การเตือนความดันต่ำ คือ 1.8 บาร์)



สัญญาณเตือนอุณหภูมิสูง (High temperature alarm)

- เมื่ออุณหภูมิของยางสูงเกินเกณฑ์ที่กำหนด เครื่องรับจะส่งเสียงเตือนและค่าอุณหภูมิของยางที่ผิดปกติจะกระพริบบนหน้าจอ

- สามารถหยุดเสียงกริ่งแจ้งเตือนได้โดยการกดปุ่มเปิด / ปิดหรือเมื่ออุณหภูมิของยางต่ำกว่าเกณฑ์การเตือน 1 ℃ (ค่าตั้งต้นเกณฑ์การเตือนอุณหภูมิสูง คือ 70 ℃)



Low battery alarm (สัญญาณเตือนแบตเตอรี่ต่ำ)

- เมื่ออายุการใช้งานแบตเตอรี่ที่เหลืออยู่ของเครื่องรับน้อยกว่า 20% ไอคอนแบตเตอรี่จะกะพริบ



3. Sleep Mode และการปิดเครื่อง

เครื่องรับจะเข้าสู่โหมดสลีปเมื่อไม่มีการสั่นสะเทือนและไม่ได้รับข้อมูลใด ๆ จากเซ็นเซอร์เป็นเวลา 5 นาที และจะเปิดขึ้นอีกครั้งเมื่อรู้สึกถึงการสั่นสะเทือน



การใช้แอพ

1. การดาวน์โหลดและติดตั้งแอพ

- แอป“ 70mai” สามารถใช้เพื่อดูข้อมูลและปรับการตั้งค่าอุณหภูมิและความดันลมยาง

- ค้นหา“ 70mai” ใน app store หรือสแกนคิวอาร์โค้ดด้านล่างเพื่อดาวน์โหลดและติดตั้งแอพ



2. เพิ่มอุปกรณ์ (Add device)

- เปิดแอป “70mai” แล้วแตะ “Add Device” ในหน้าแรก เลือก “70mai Tire Pressure Monitoring System Lite” ตรวจสอบให้แน่ใจว่าเครื่องรับเปิดอยู่และค้นหาเครื่องรับโดยการสแกนอุปกรณ์บลูทูธ

- ชื่อบลูทูธของระบบตรวจสอบความดันลมยางจะแสดงเป็น“ 70mai_t00_xxxx” โดยที่ “xxxx” หมายถึงตัวเลขสี่หลักสุดท้ายของ IP บลูทูธของตัวรับ

- หลังจากจับคู่เครื่องรับแล้วจะแสดงบนโฮมเพจของแอป

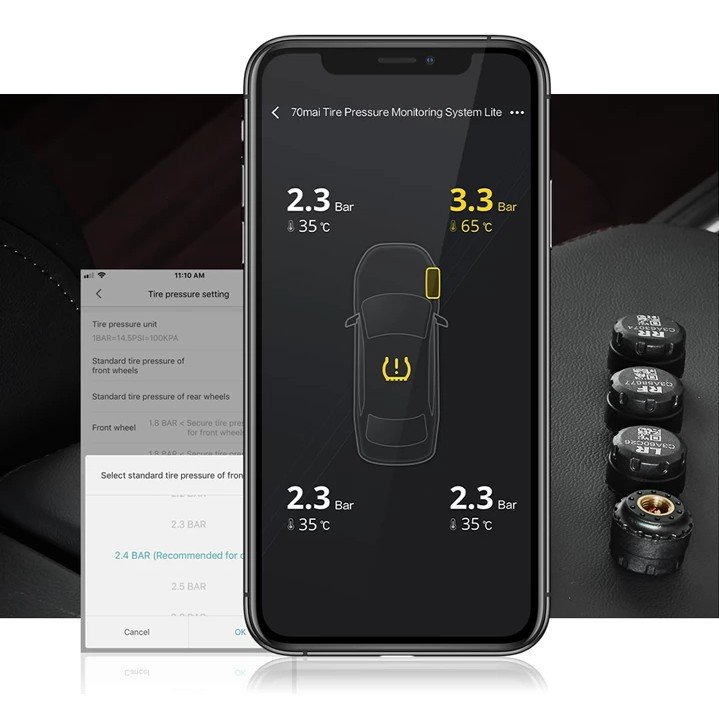

3. Main Functions (ฟังก์ชั่นหลัก)

- View tire and temperature (ดูยางและอุณหภูมิ)

- Set standard tire pressure (ตั้งค่าความดันลมยางมาตรฐาน)

- Set tire temperature alarm (ตั้งแจ้งเตือนอุณหภูมิยาง)

- Bind the sensors (ผูกเซ็นเซอร์)

- Upgrade firmware (อัพเกรดเฟิร์มแวร์)

- View Help file (ดูไฟล์วิธีใช้)



4. Bind the sensor (ผูกเซ็นเซอร์)

** ผลิตภัณฑ์ใหม่ จะผูก ID เซ็นเซอร์ที่ถูกต้องไว้ทุกตัวแล้ว ไม่จำเป็นต้องผูกใหม่ ยกเว้นในกรณีที่เซ็นเซอร์สูญหายหรือเสียหาย ให้ทำตามขั้นตอนด้านล่าง เพื่อผูก ID กับเซ็นเซอร์ตัวใหม่

สั่งซื้อเซ็นเซอร์ตัวใหม่ได้ที่ https://www.facebook.com/rizerclubthailand

วิธีผูก ID กับเซ็นเซอร์ตัวใหม่

(1) เปิดแอพ 70mai มองหา 70mai Tire Pressure Monitoring System Lite แล้วคลิก “View device”

(2) แตะไอคอน “…”  ที่มุมขวาบนของหน้าแรกของเซ็นเซอร์ลมยางเพื่อเข้าสู่การตั้งค่าตัวรับ คลิก “Bind sensors”

(3) คลิก “Bind” ด้านล่างเซ็นเซอร์ที่ต้องการผูก ปฏิบัติตามคำแนะนำบนหน้าจอ และป้อน ID ของเซ็นเซอร์ที่ต้องการผูก เสร็จสิ้นขั้นตอน
